제품 소개
고성능 냉각 시스템의 연구 개발과 제조에 집중하며, 건설기계 및 산업 장비에 폭넓게 적용되고 있습니다.
고객 맞춤형 효율적인 냉각 솔루션을 제공합니다.
Cooling Module
Radiator
Oil Cooler
Charge Air Cooler

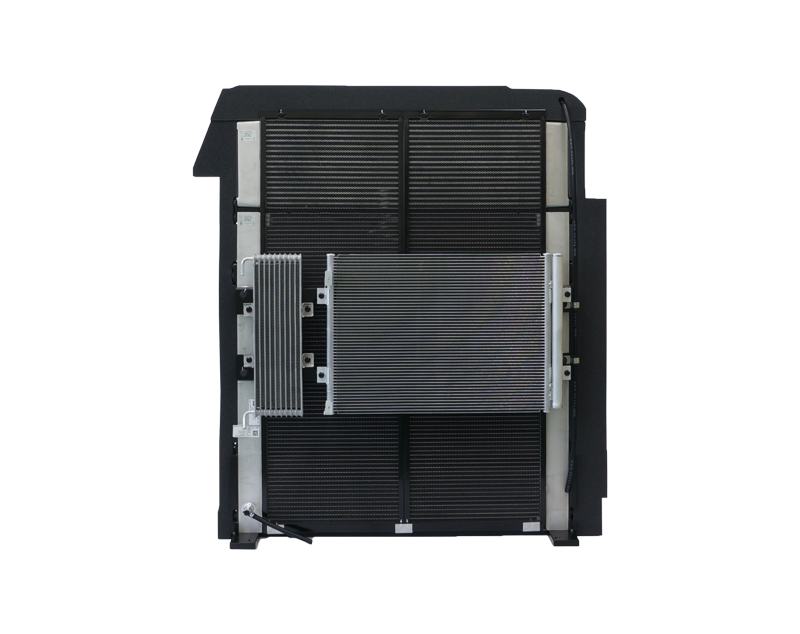

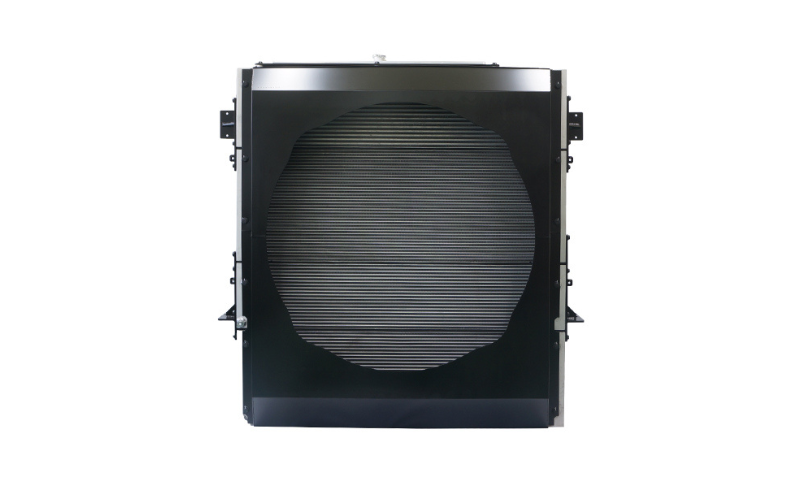

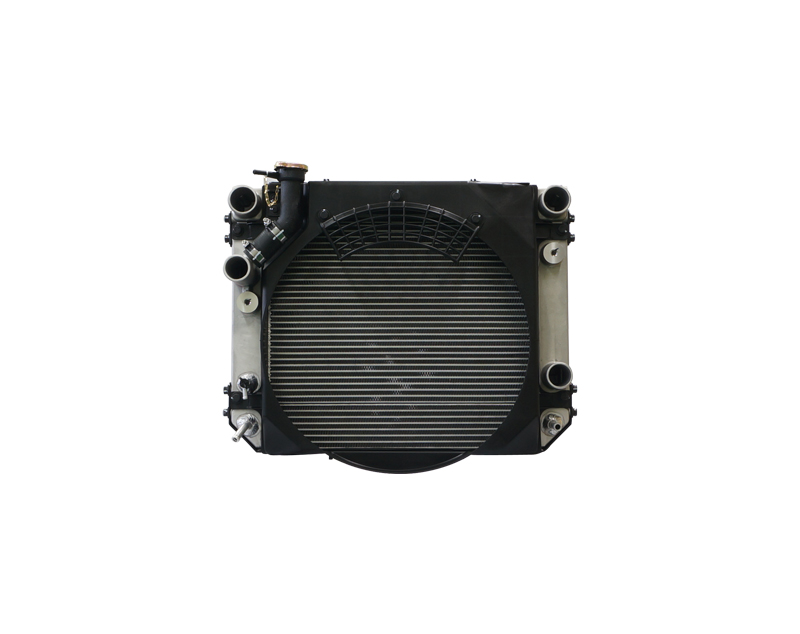

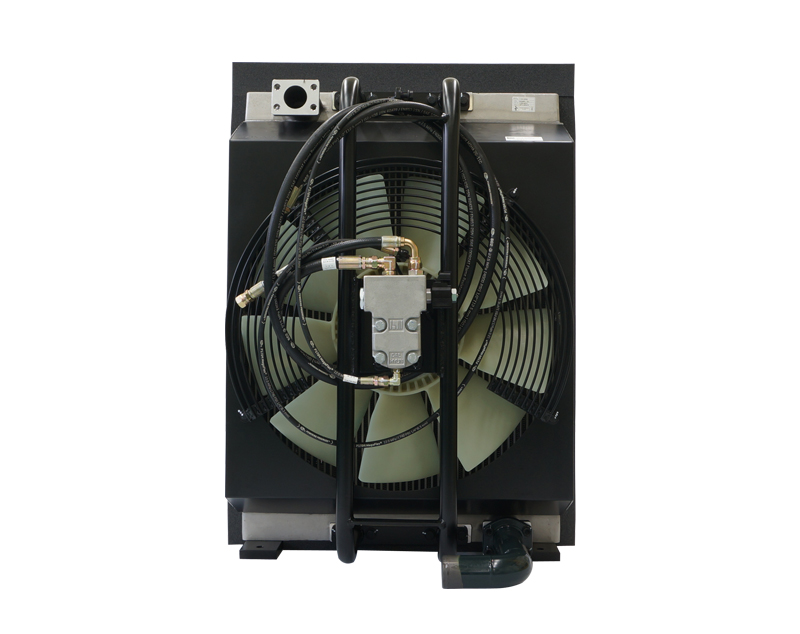

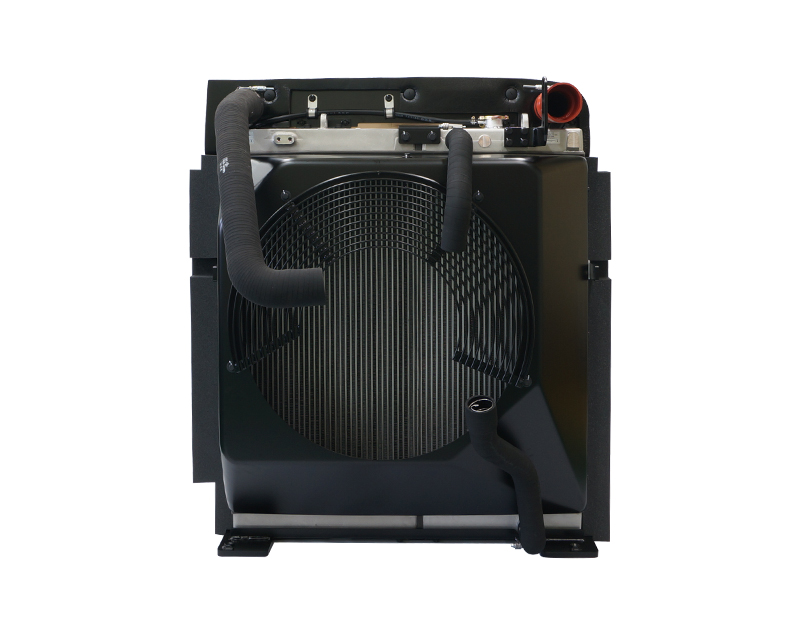

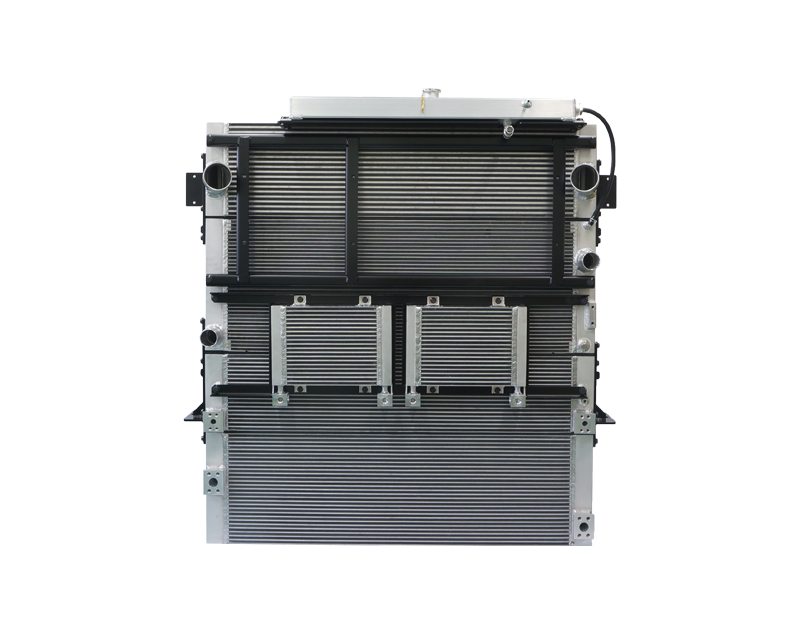

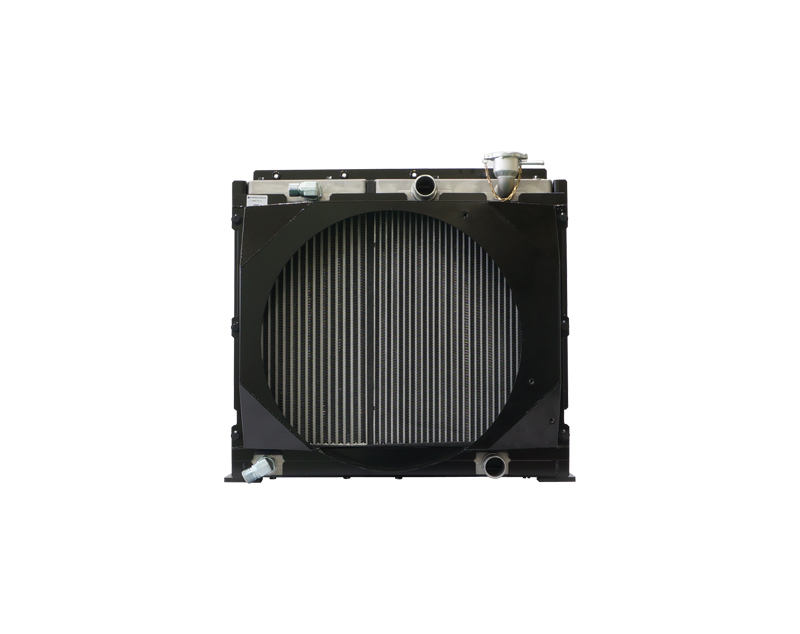

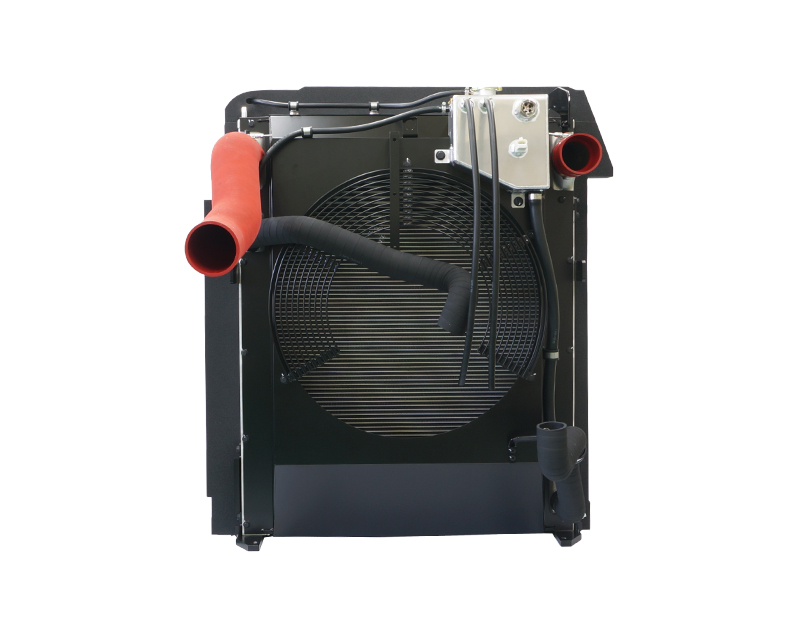

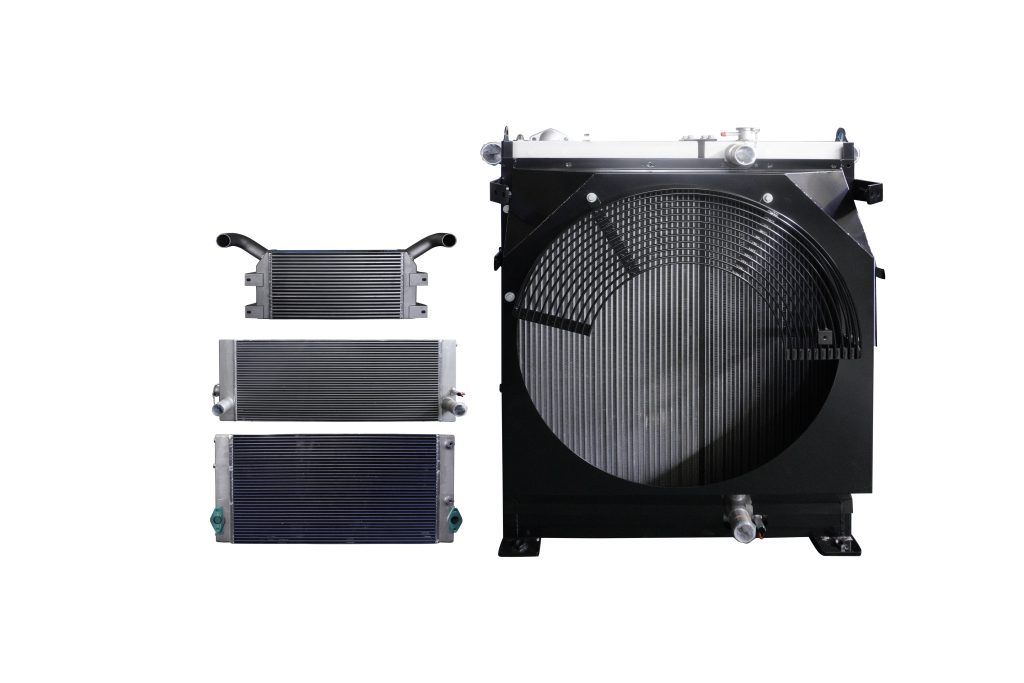

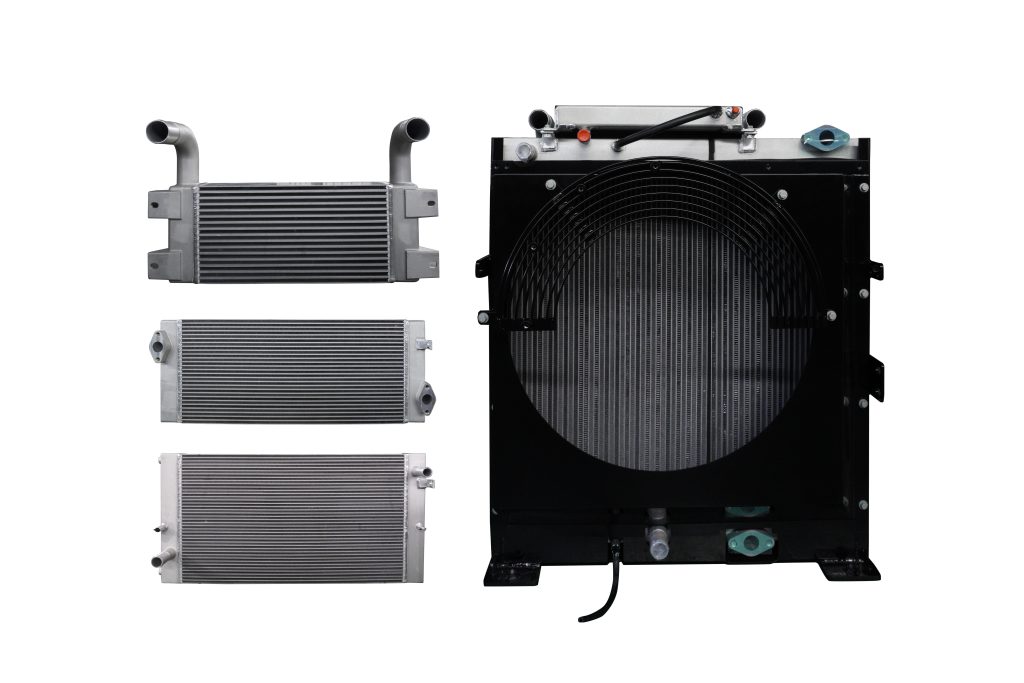

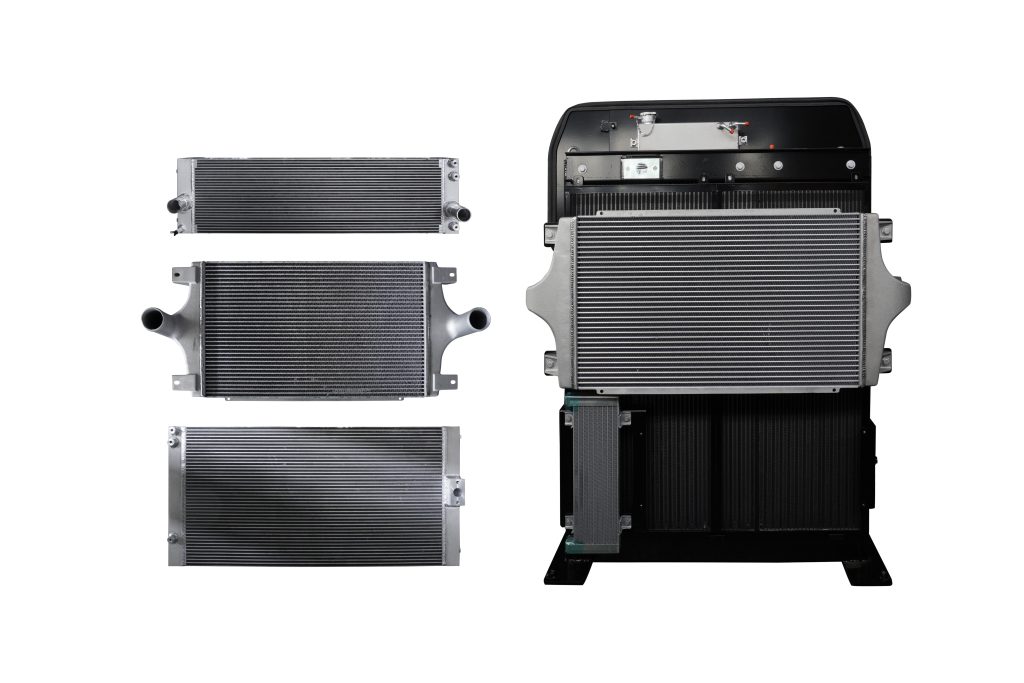

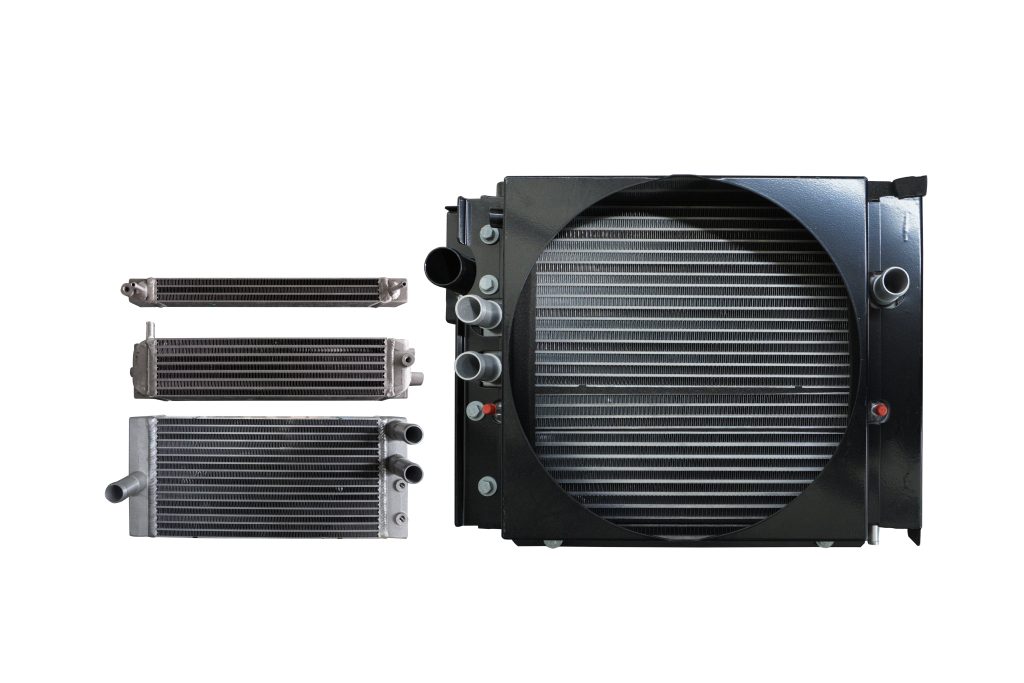

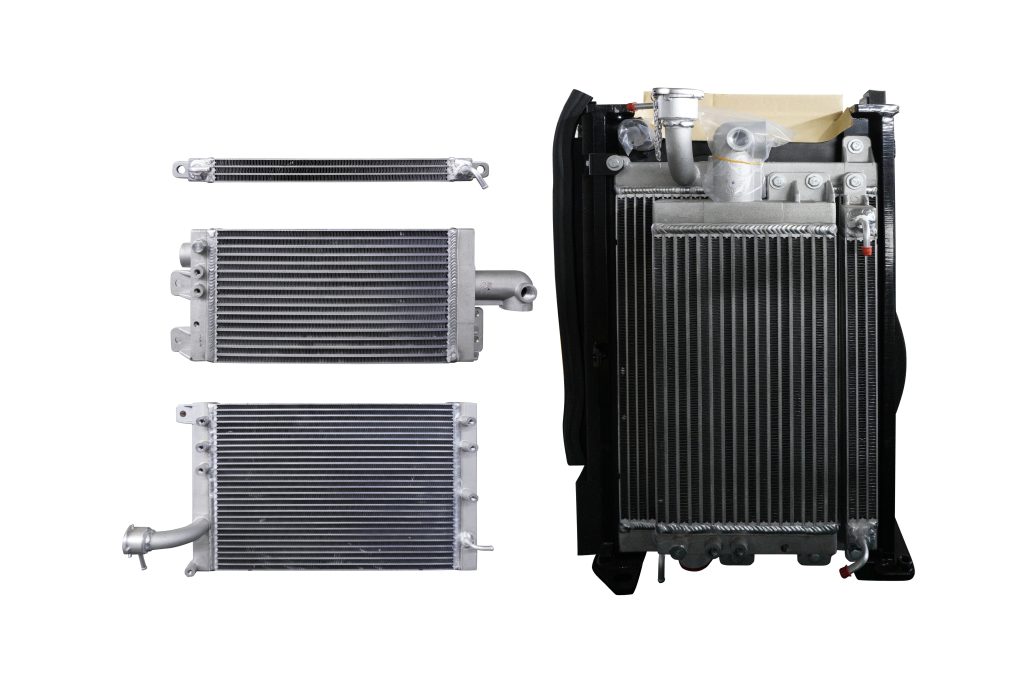

Cooling Module
쿨링모듈

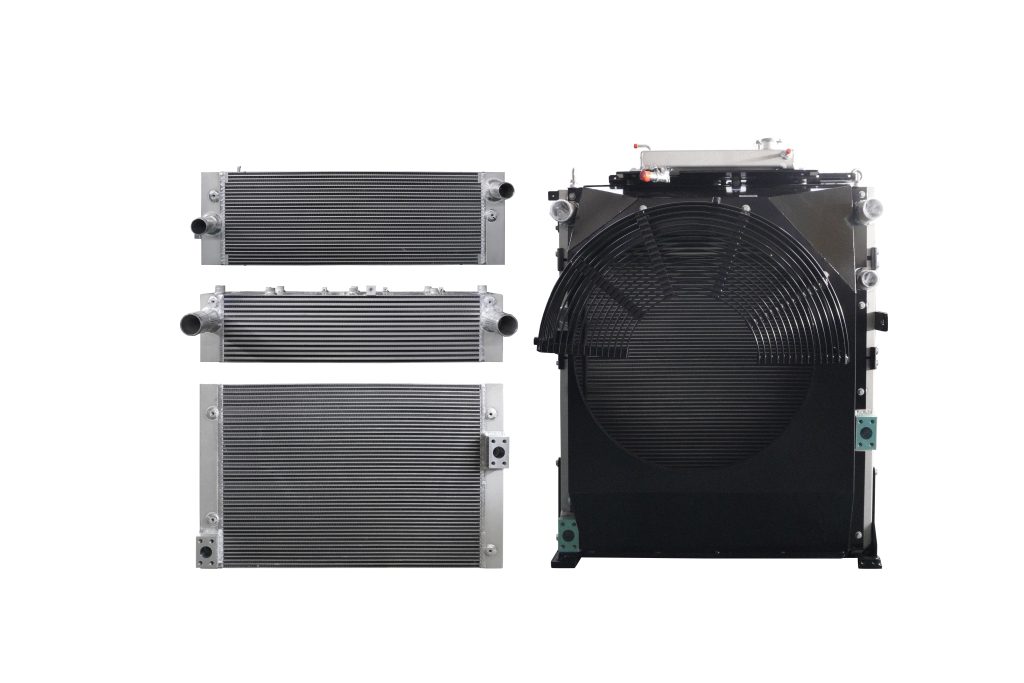

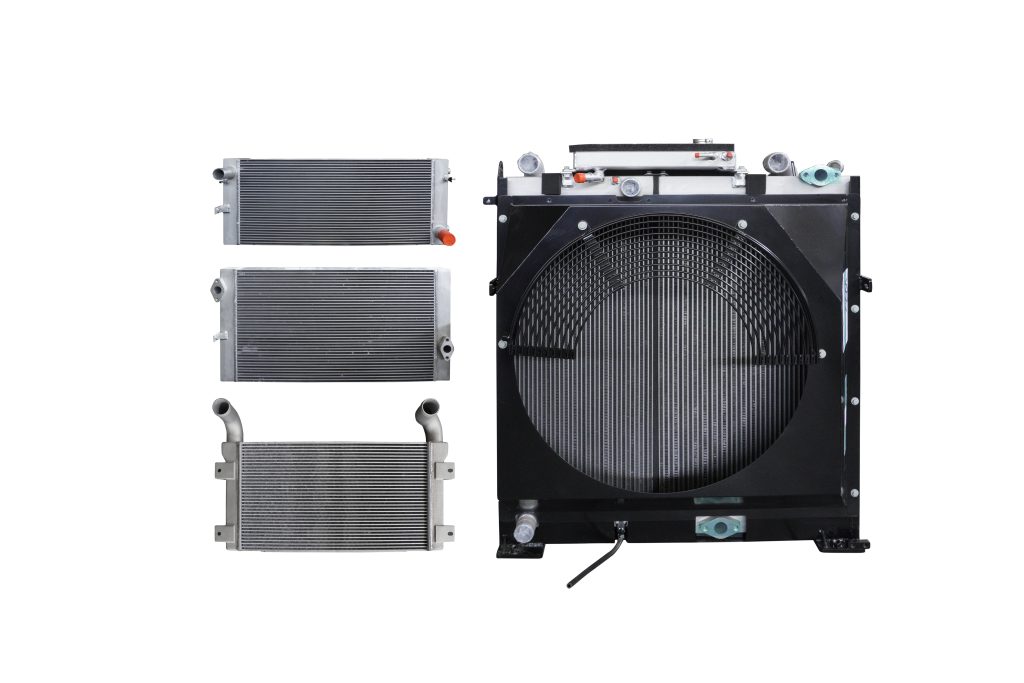

엔진룸에 장착되어 엔진에서 열을 흡수한 냉각수 및 유압기에 사용되어 온도가 상승한 오일을 냉각시키는 장치로서 제품의 소재들은 고순도 알루미늄으로 가공하여 엔진의 출력화 및 저공해화, 지구 환경 보호를 위한 배출 규제 강화 등에 따른 신소재 개발을 통해 각성능을 극대화 시켰으며, 제품의 사용 조건에 따라 Core 사양을 선정하여 고객의 원하는 조건을 만족시켜 현재 현대건설기계, 두산인프라코어, 볼보 등 국내/외 건설기계 차량에 장착되어 품질의 우수성을 인정받고 있습니다.
Cooling Module
구성도 (분해도)
건설기계용 쿨링모듈(Cooling Module)은 분해 조립도에서 보이는 바와 같이 라디에이터(Radiator), 오일쿨러(Oil Cooler), 차지에어쿨러(Charge Air Cooler) 연료쿨러 (Fuel Cooler) 등의 냉각기능을 하는 열교환기와 이 열교환기들을 조립 및 고정시키는 프레임(Frame), 냉각풍의 유로를 형성시키는 쉬라우드(Shroud) Radiator 냉각수의 수압을 조절하는 서지탱크(Surge Tank) 및 기타 주변 부품으로 구성됩니다.
이와 같은 Cooling Module은 다양한 종류의 건설기계 엔진룸 (Engine Room) 에 장착되며, 건설장비의 정상작동 및 원활한 성능 구현을 위해 각각의 열교환기들의 냉각 기능을 수행합니다.

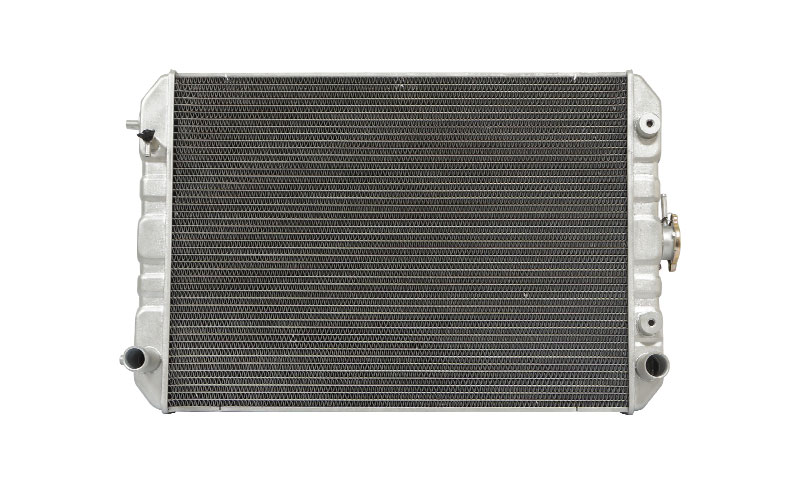

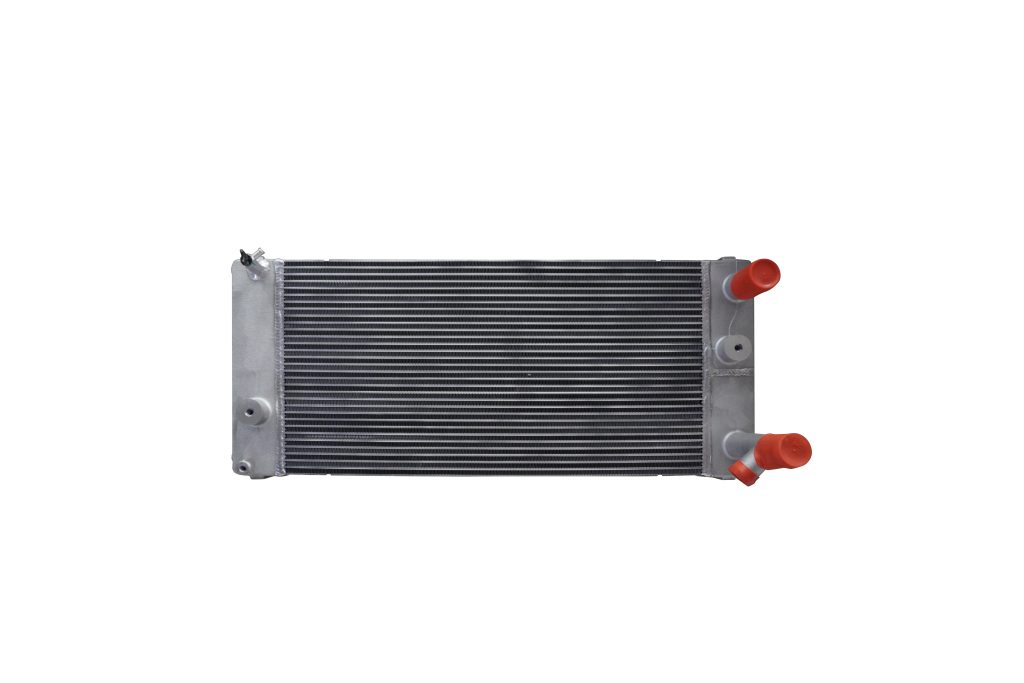

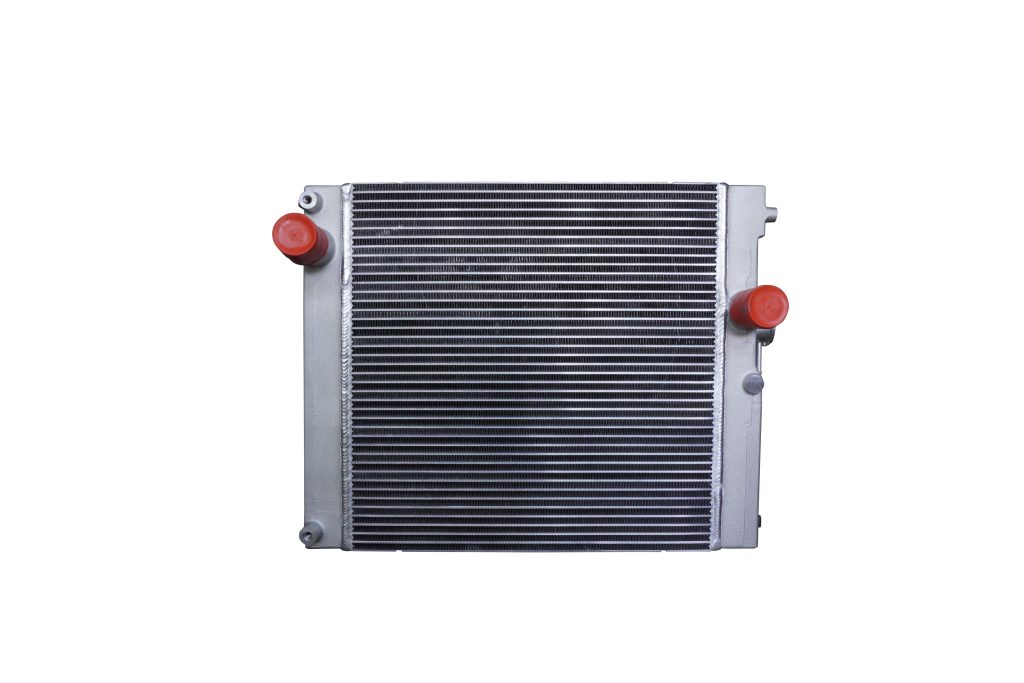

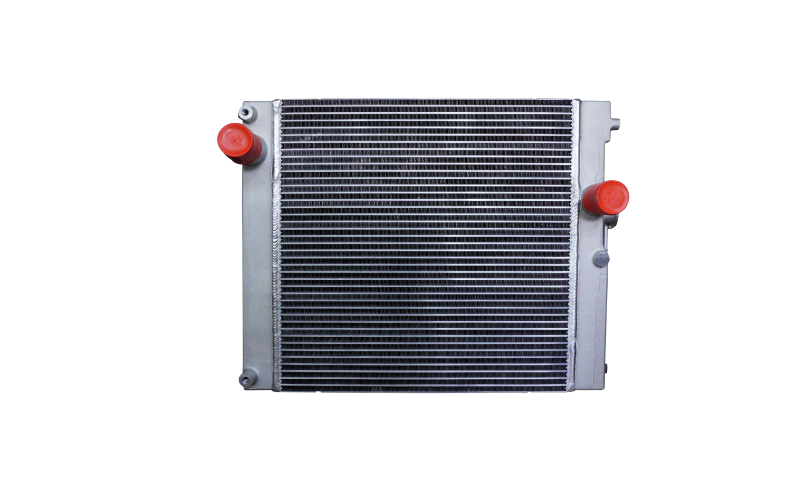

Radiator

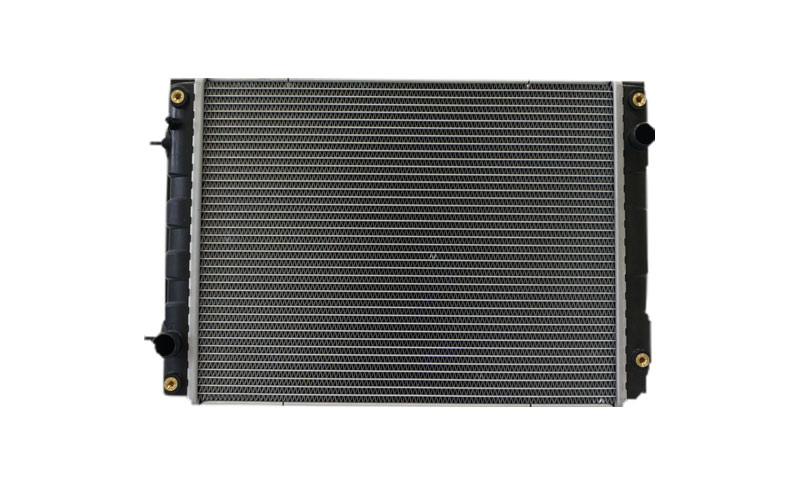

라디에이터

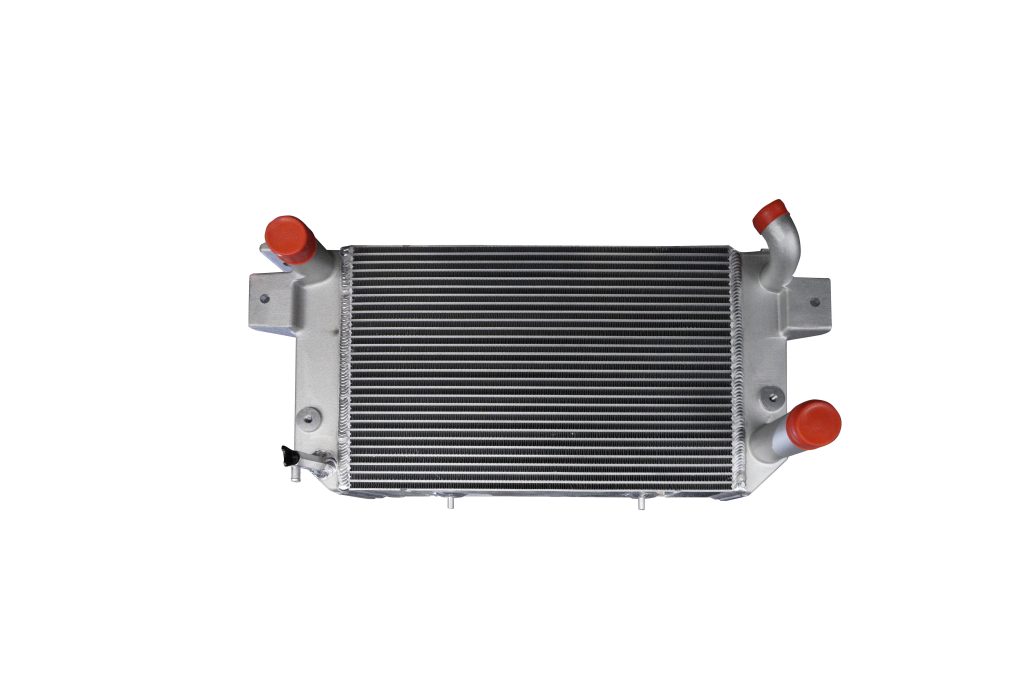

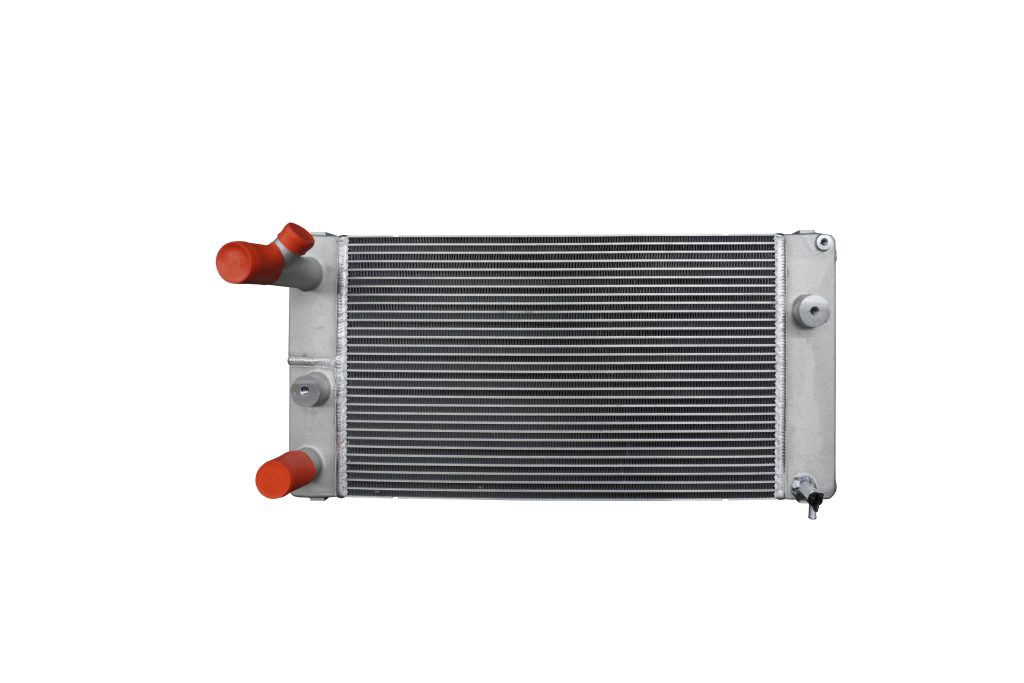

엔진에서 열을 흡수한 냉각수를 냉각시키는 장치로서, 제품의 소재를 알루미늄 합금을 사용하여, 열전도율 및 냉각성능이 우수합니다. 최근 라디에이터는 경량화와 엔진룸의 이용 극대화를 위하여, 알루미늄 (Tube, Fin) 과 플라스틱 (Tank) 소재를 주로 사용하며, 냉각 성능 및 취부 상태에 따라 제품구조, 물의 흐름에 따른 입/출력 구조, 제품 재질 등 고객의 원하시는 모든 조건을 만족하게 설계하여 고객으로부터 제품의 우수성을 인정받고 있습니다.
Radiator

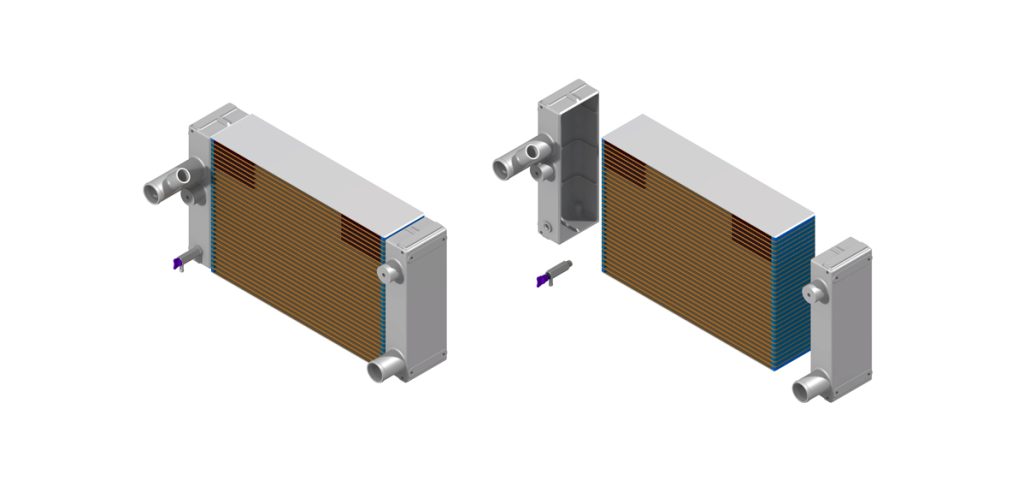

구성도 (분해도)
라디에이터는 냉각수가 흐르는 튜브 (Tube) 및 열을 공기 중에 발산시키는 휜 (Fin) 여러개의 튜브 (Tube) 를 연결시키는 탱크 (Tank)로 구성되며, 내부 압력에 의한 제품의 안전을 위하여 캡(Cap)과 Tube와 Tank 안에 들어있는 물을 배출하기 위한 드레인 코크(Drain Cock)가 부착되어 있습니다.

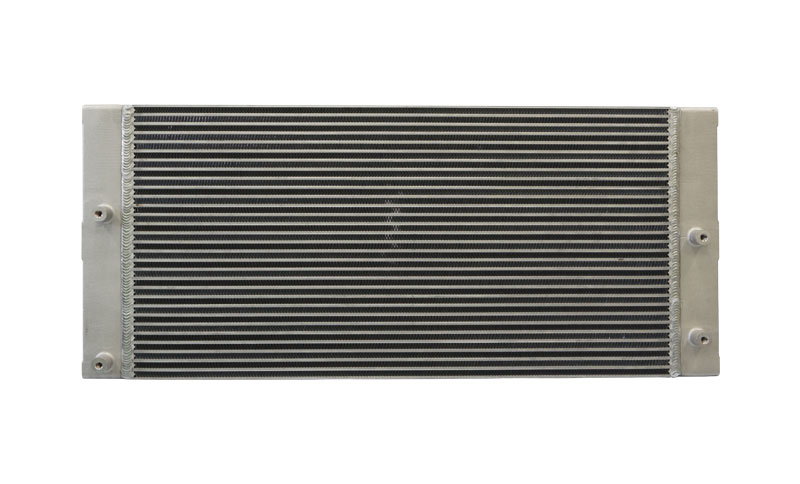

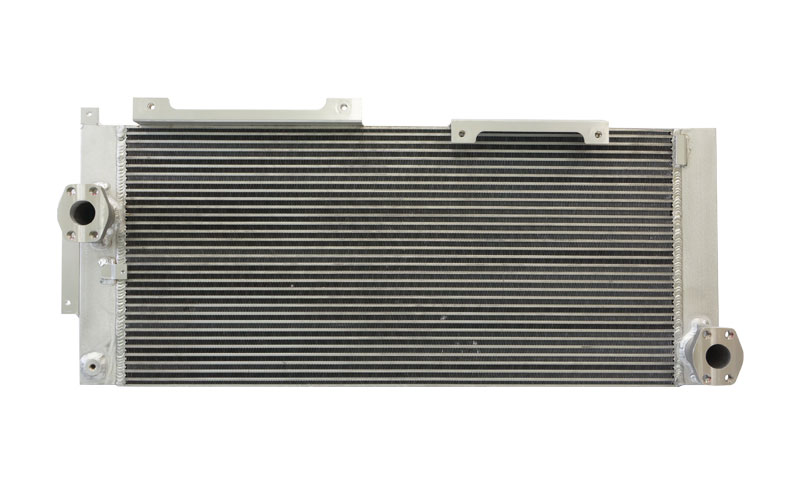

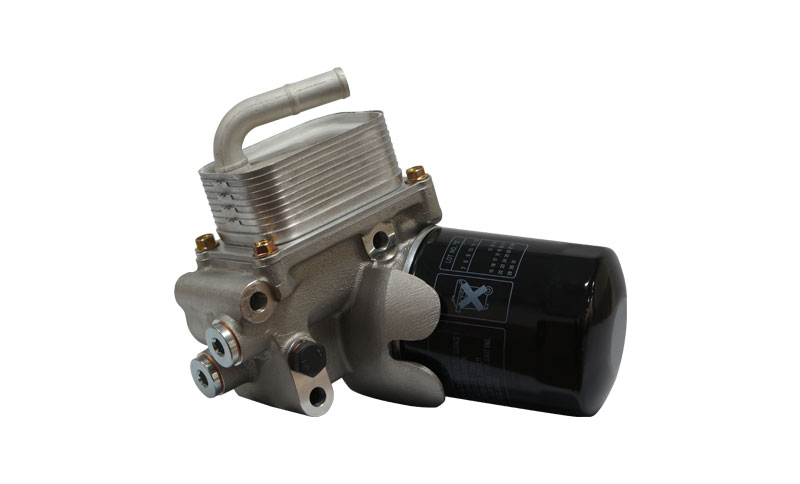

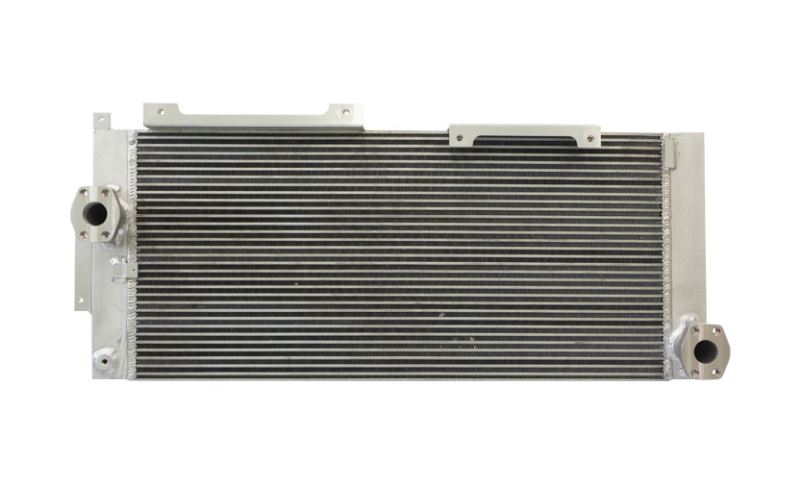

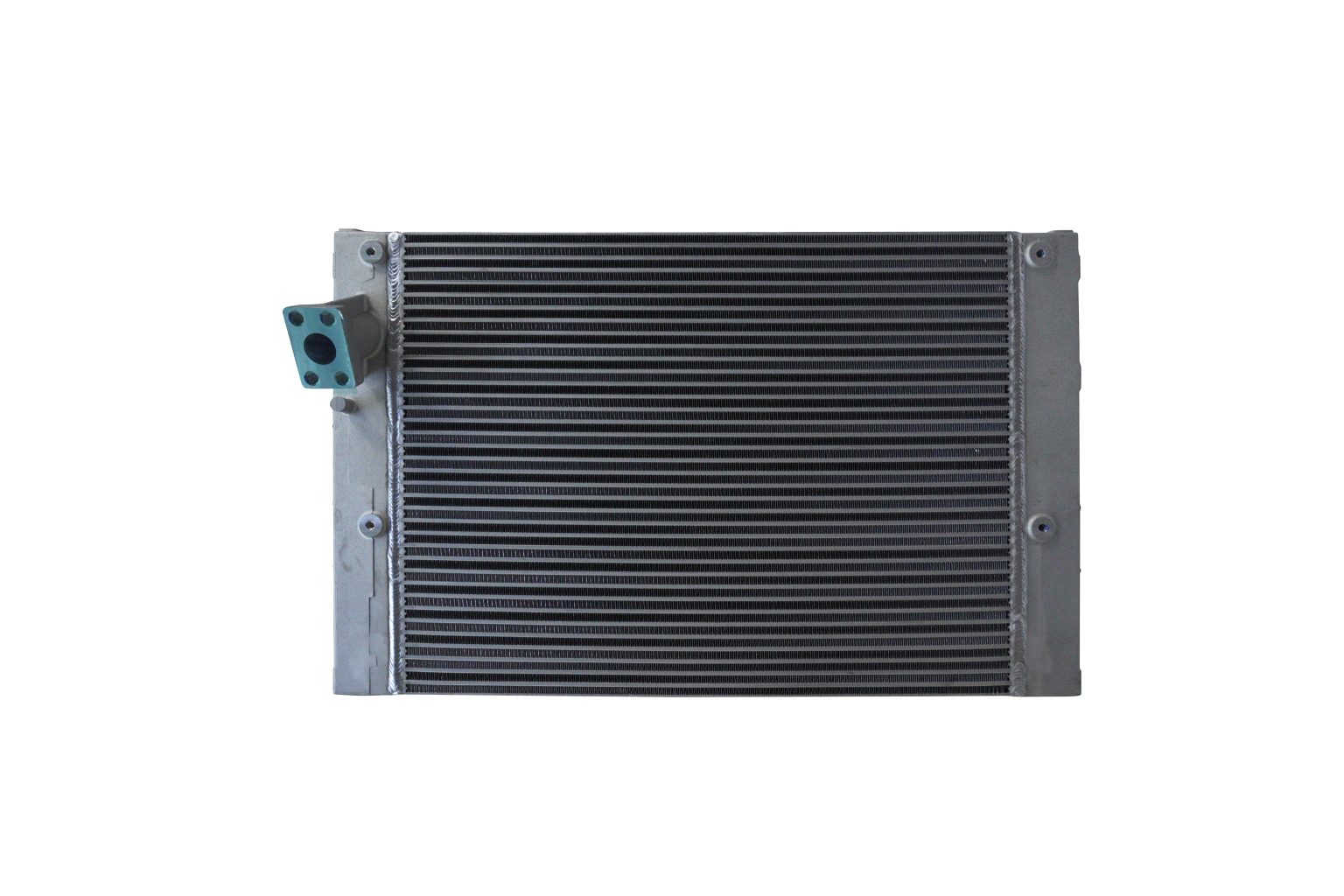

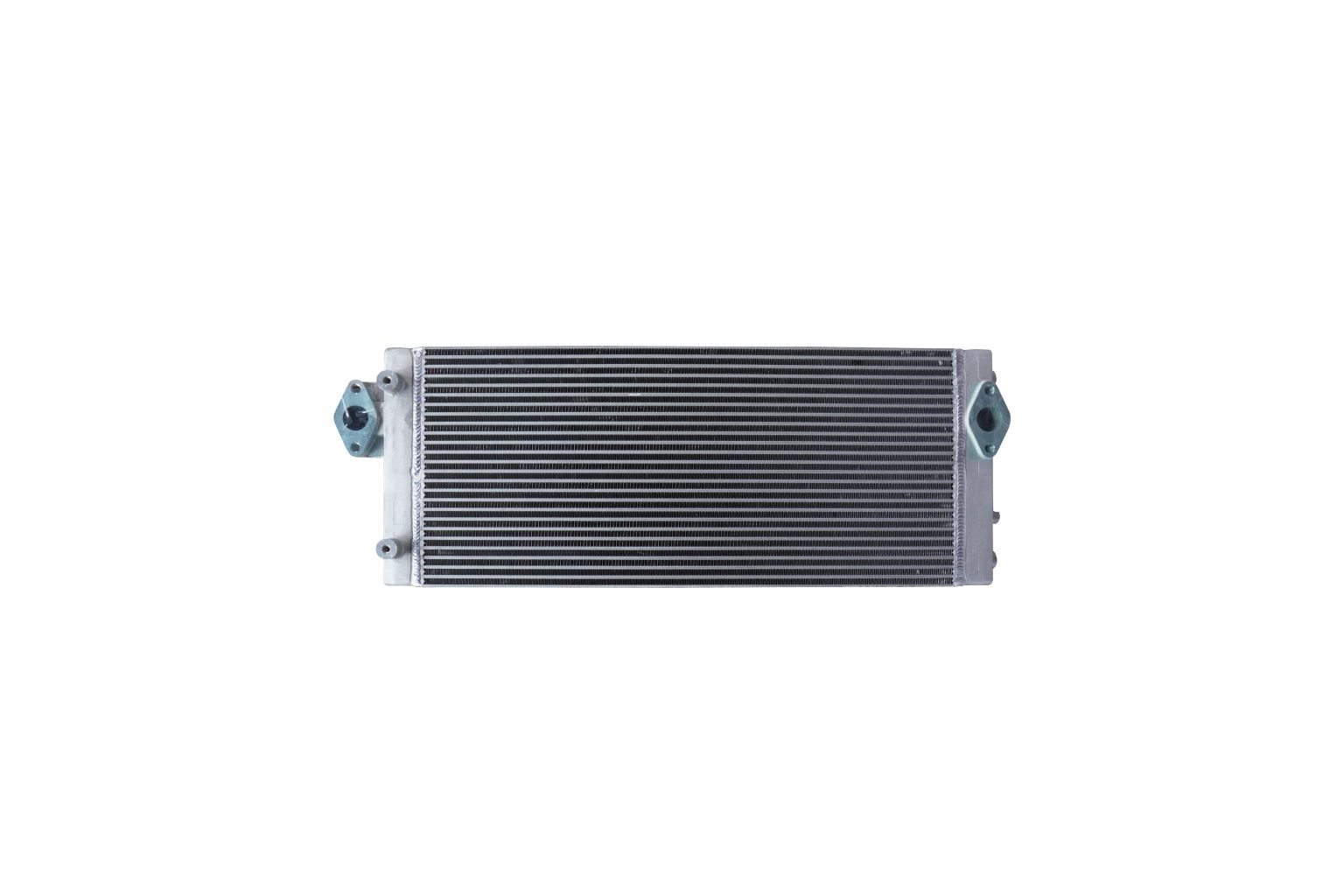

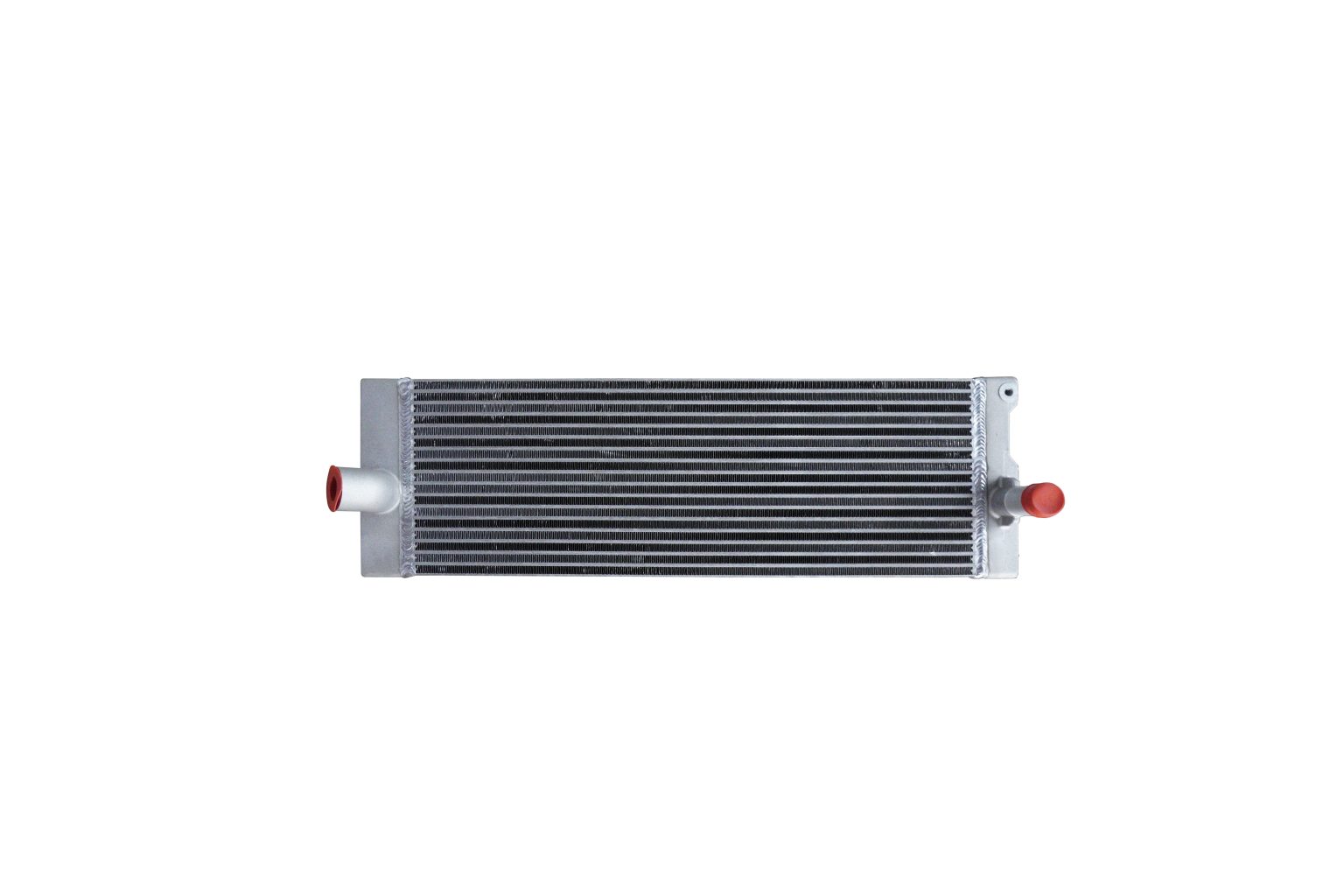

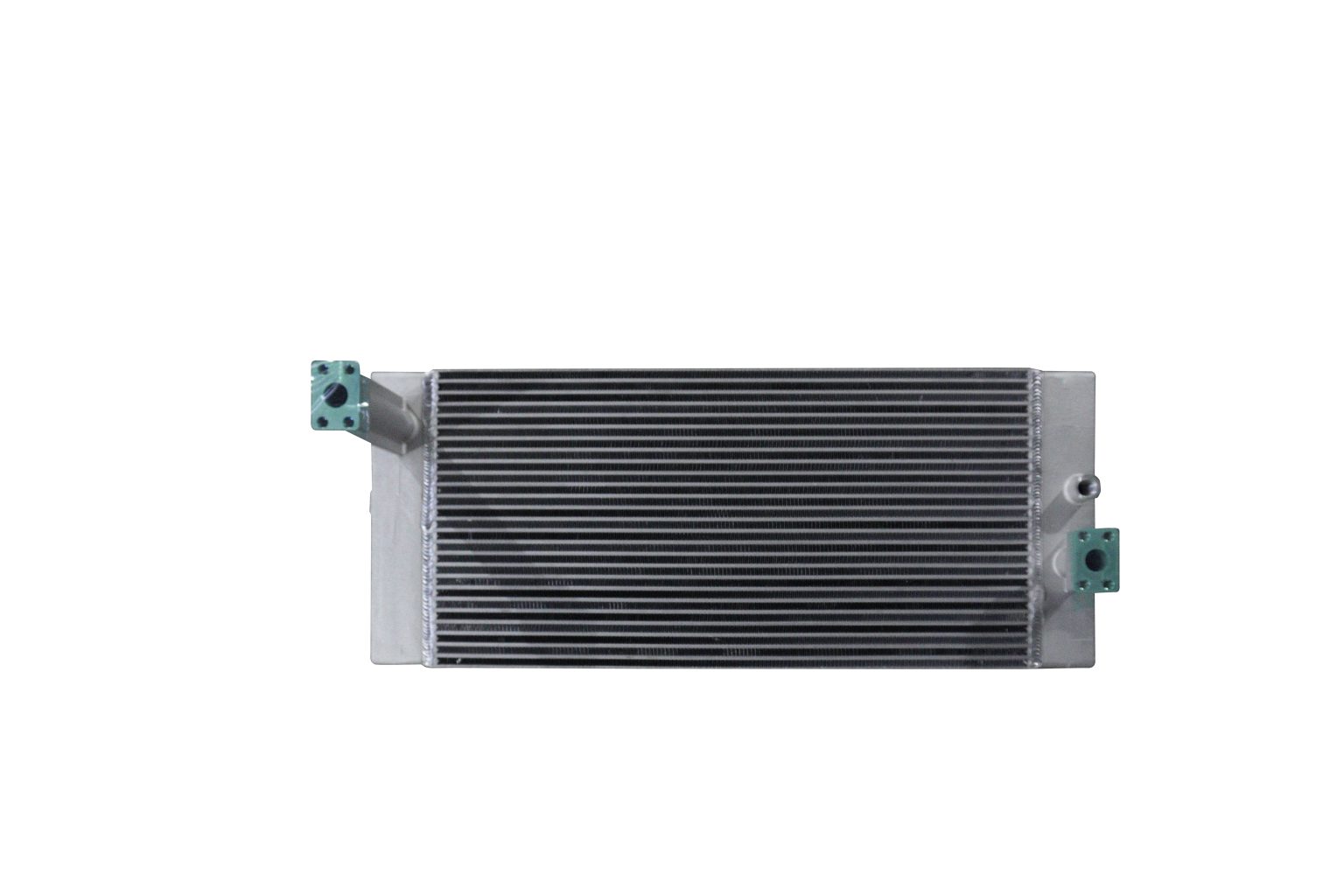

Oil Cooler

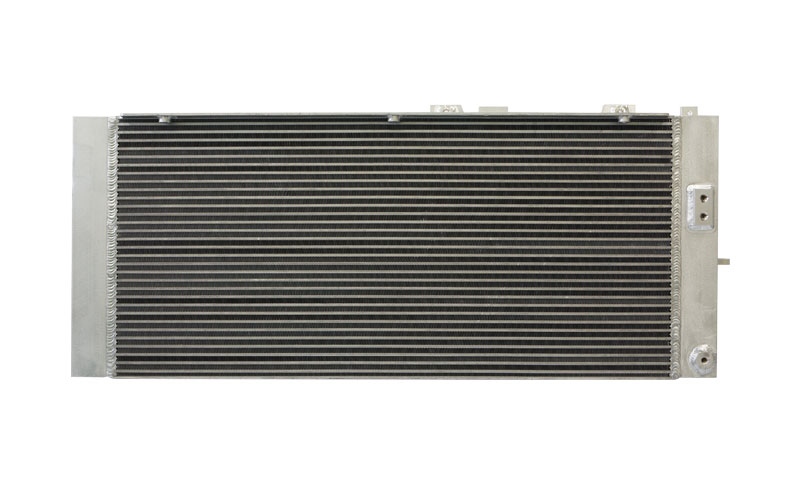

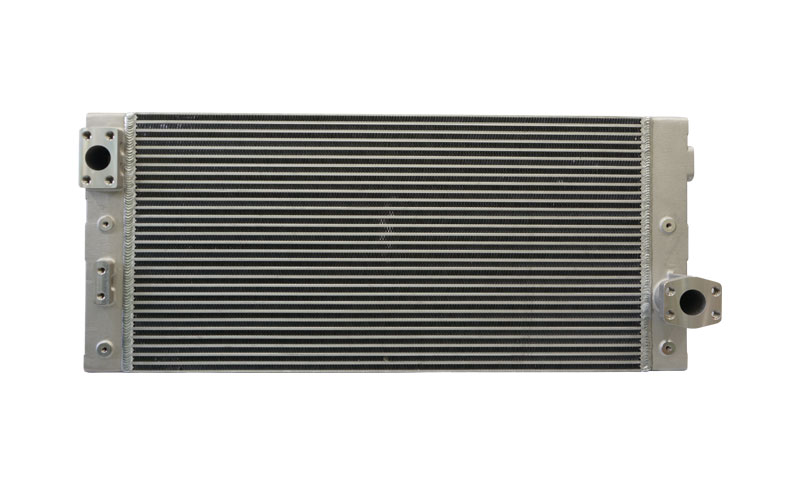

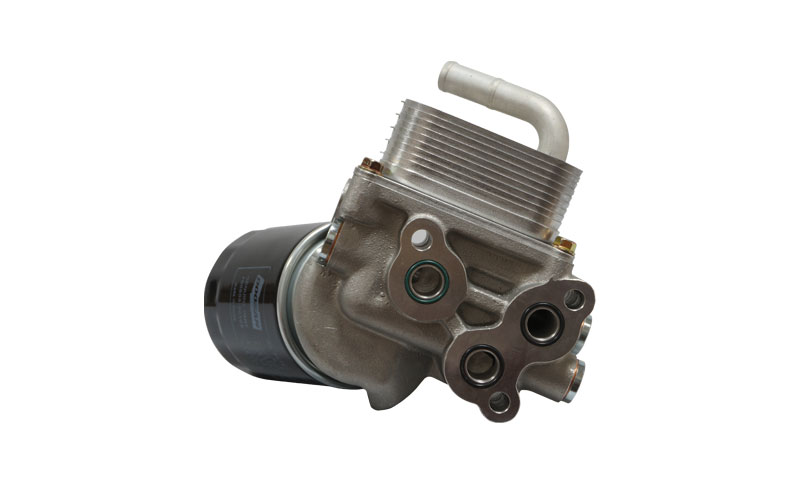

오일쿨러

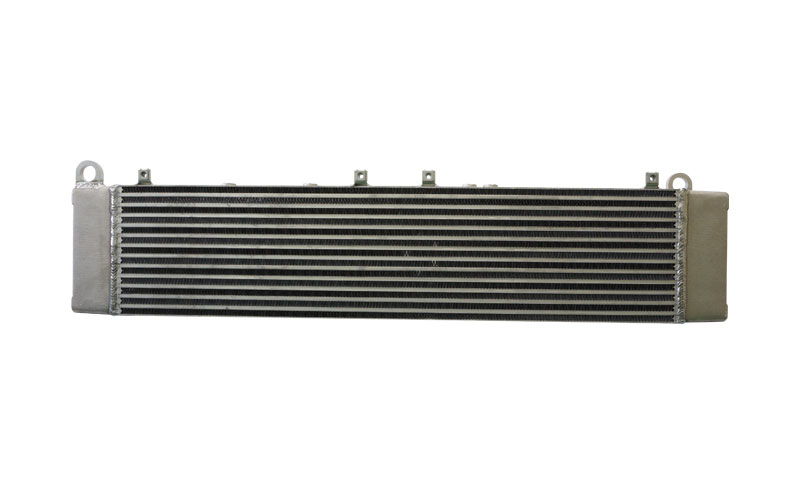

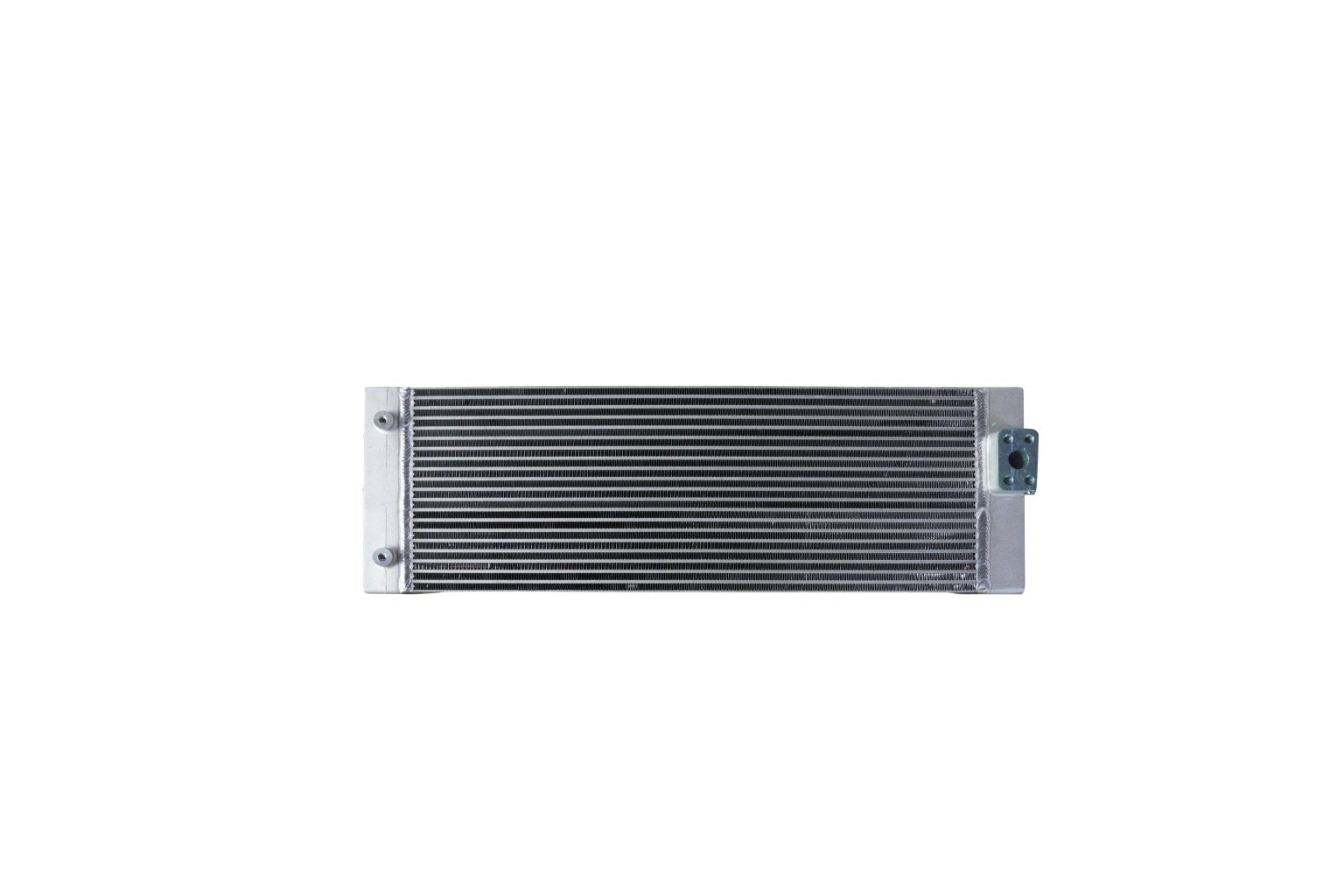

윤활등의 목적으로 사용되는 고온 윤활유를 냉각시키는 장치로서 건설장비의 구동장치 및 오일의 종류에 따라 구분되며, 유압구동장치의 오일을 냉각시키는 유압오일쿨러 (Hydraulic Oil Cooler, HOC), 트랜스미션 (Transmission)의 오일을 냉각시키는 트랜스미션 오일쿨러 (Transmission Oil Cooler, TOC), 지게차 액슬 (Axle)의 오일을 냉각시키는 액슬오일쿨러 (Axle Oil Cooler, AOC) 등이 있습니다.
Oil Cooler

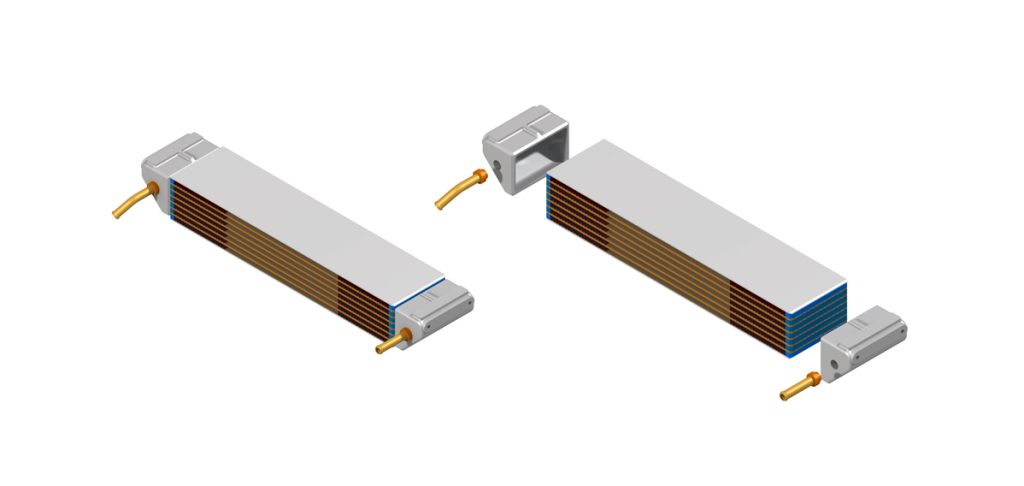

구성도 (분해도)
제품의 소재가 고순도 알루미늄으로 가공되며, 튜브 (Tube)와 휜(Fin) 을 조립 후 진공으로 브레이징 (Brazing)하여 제품의 냉각성능 및 내구성이 우수하며, 중량이 가벼워 취급이 용이합니다. 튜브(Tube)의 제작 방법을 종전의 인발 Tube system 방식에서 선진기술을 도입하여 적층식 system 으로 변경하여 제품을 콤팩트화 하였으며, 냉각성능을 상승 시키는 이중의 효과를 얻을 수 있습니다. 모든 제품은 내압 및 기밀 시험을 실시하여, 사용 압력에 충분히 견딜 수 있도록 완벽하게 검사를 실시하고 있으며, 그 품질에 우수성을 인정받고 있습니다.

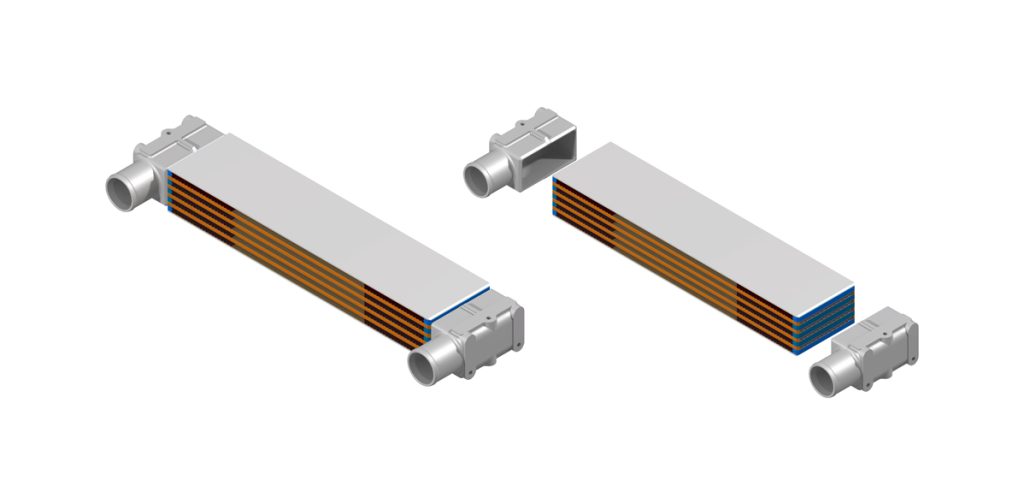

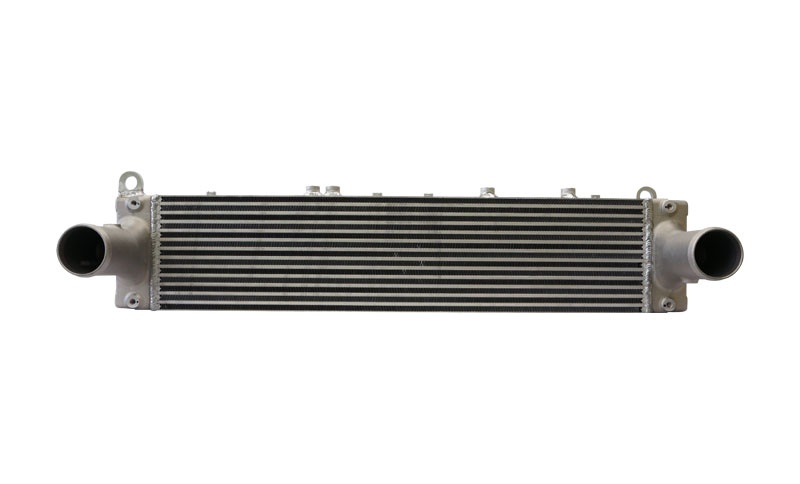

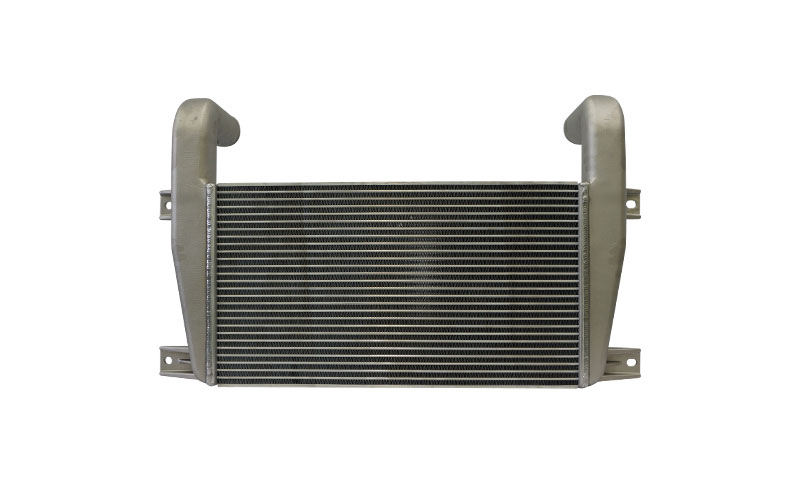

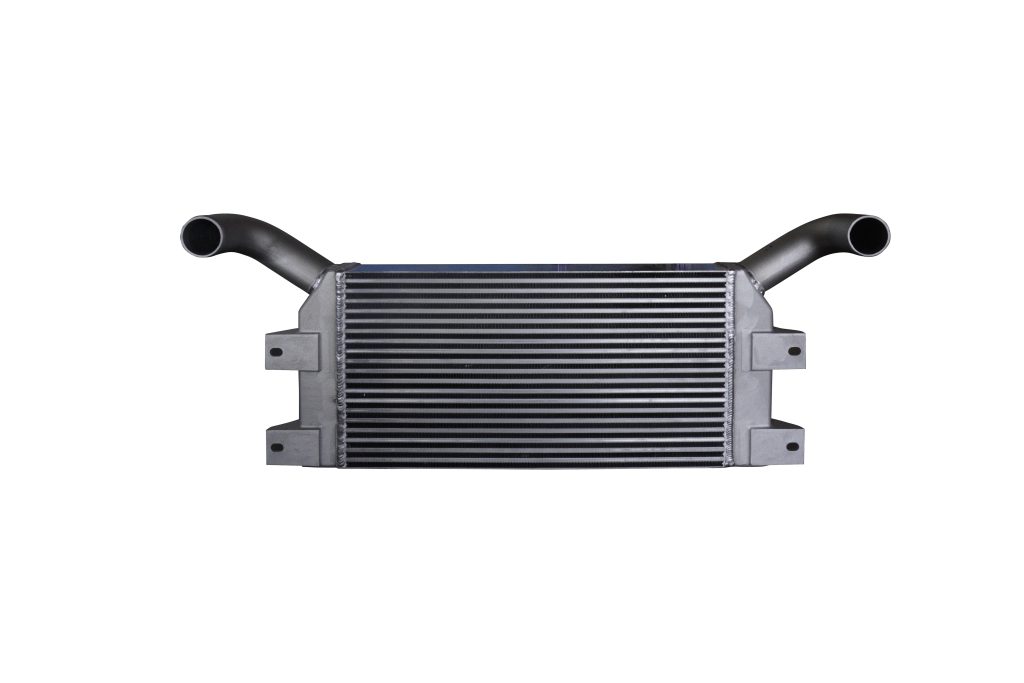

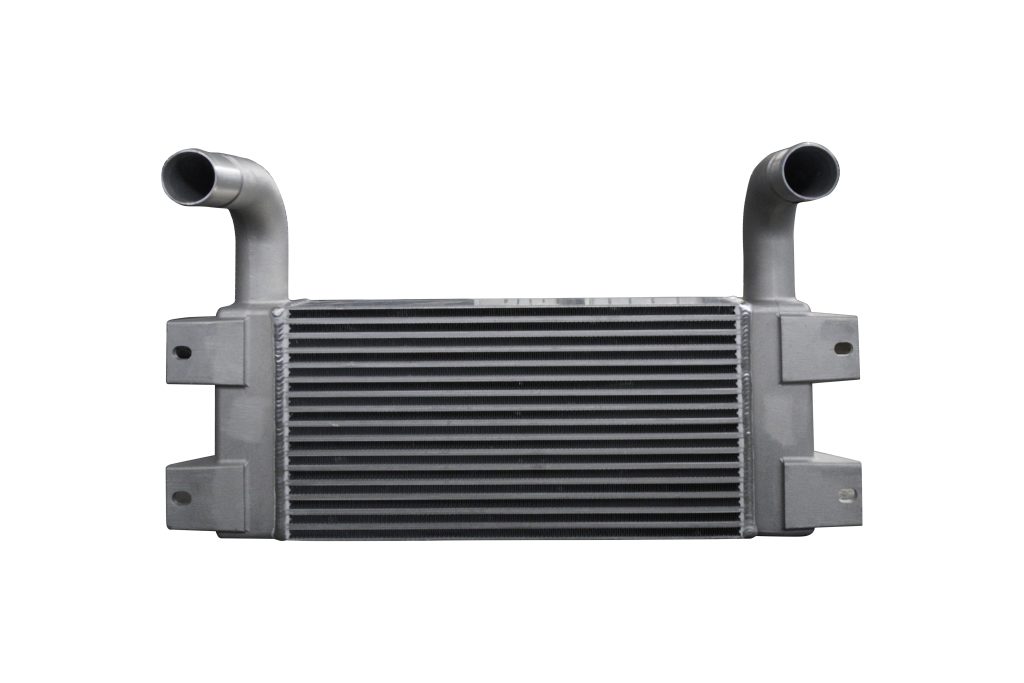

Charge Air Cooler

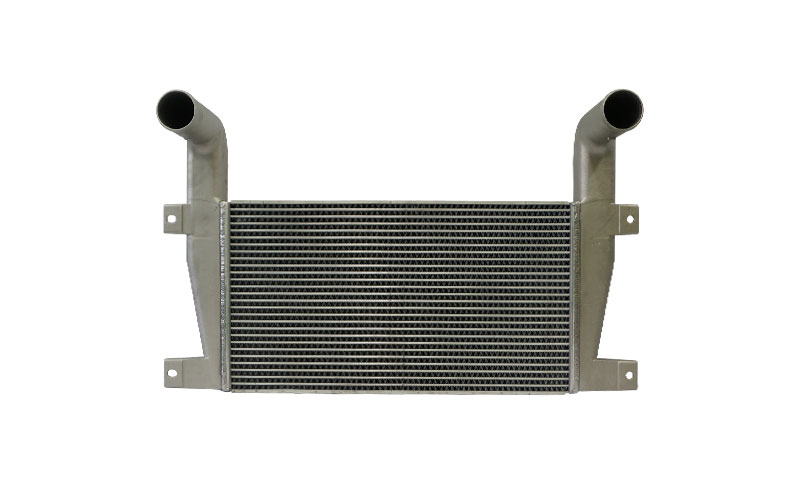

차지에어쿨러

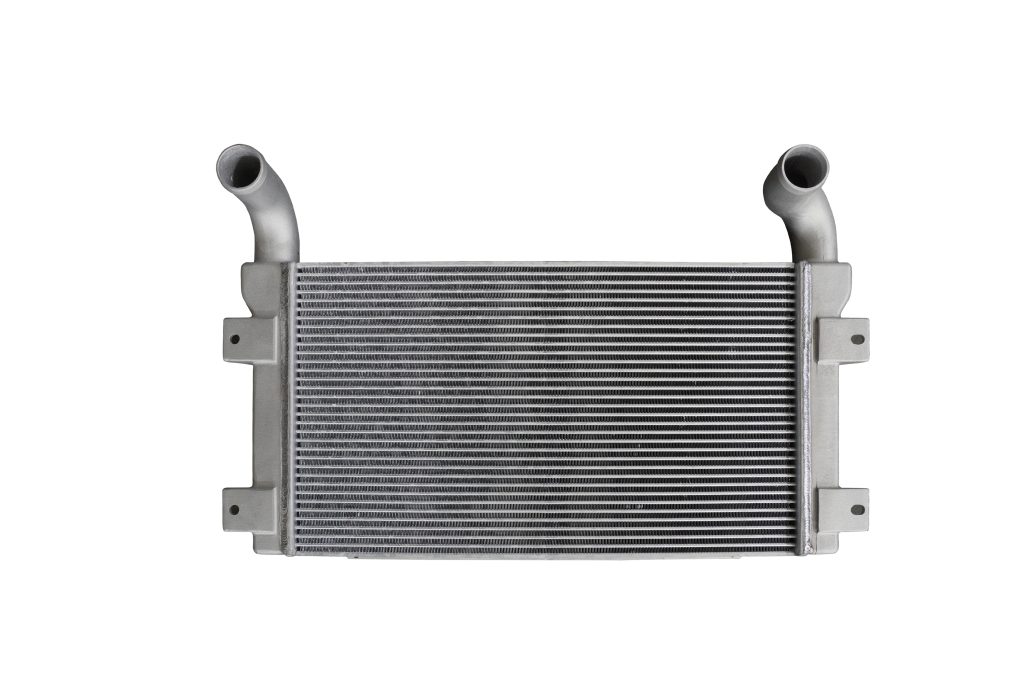

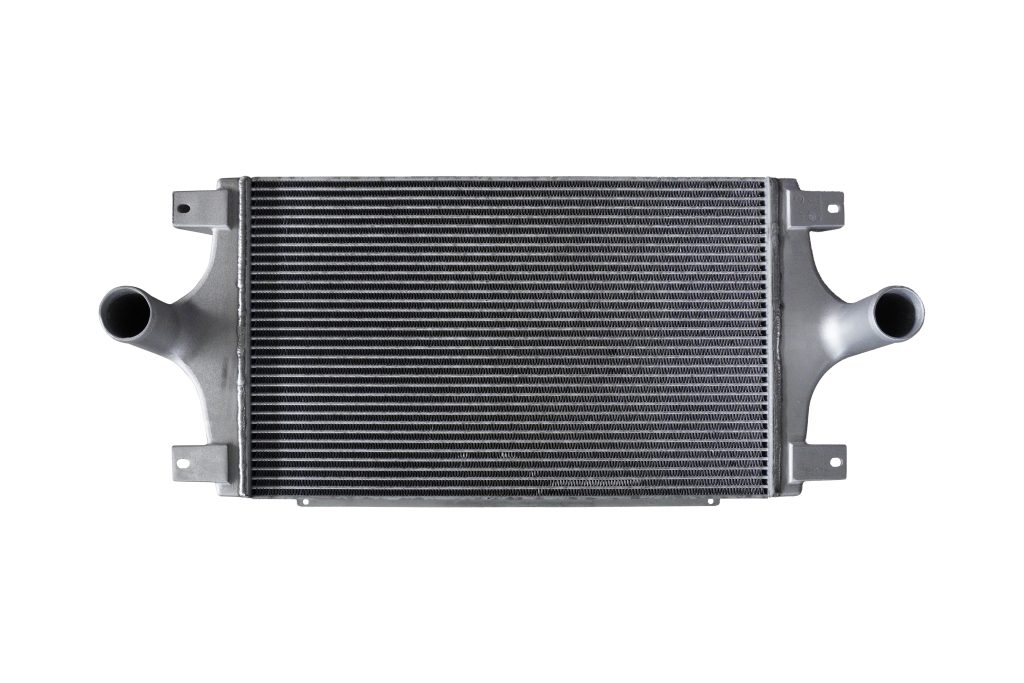

엔진의 고출력화 및 저공해화, 지구환경 보호를 위한 배출 규제 강화에 따라 터보 인터쿨러 (Turbo Charger Inter Cooler 엔진이 점차적으로 보편화되는데, 배기압력을 이용하여, Turbo Charger 에서 압축된 고온의 공기를 Inter Cooler를 통하여 냉각 시키는 장치입니다.
